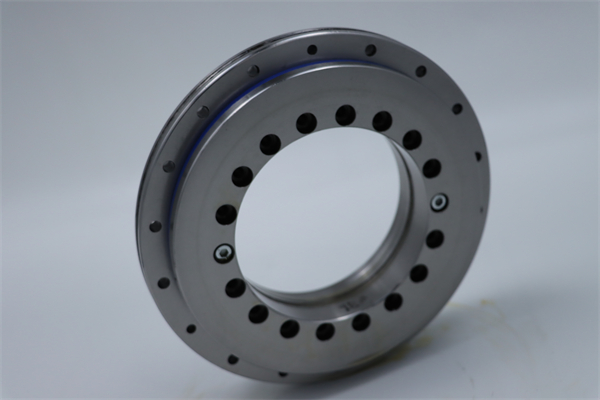

转台轴承固定的3大固定方法分析

　　轴承的应用是十分广泛的，尤其在工业制造中，轴承的材质虽然坚硬，但也是会磨损损坏的，如果安装不正确的话，会加大磨损的几率。今天小蝌蚪视频污下载转台轴承厂家就来与大家探讨下轴承究竟如何固定才正确。

　　轴承的固定是通过相对于轴和轴承座进行的径向、轴向(轴的长度方向)和圆周方向三个方向的约束来实现的。径向和圆周方向的固定，通常是通过配合公差的选取来实现。而轴向的固定，仅通过“过盈配合“是无法实现的。此处将通过事例介绍轴承轴向的固定方法。

　　例如、滚珠丝杠轴等高速回转轴类零件、通过热摩擦会产生膨胀或收缩变形，因此需要采取轴两端轴承固定的方法：

　　一 、内置调整同步带张力用惰轮的轴承固定方法：

　　・「惰轮」的安装是通过使用「悬臂销」完成的。

　　・惰轮轴承的固定采用「轴承固定用固定环」。

　　・「轴承固定用固定环」的固定采用止动螺丝的方式，由于惰轮内侧不易于止动螺丝的安装、所以在固定环的内侧增加「垫圈」来调整固定环的位置。

　　・「垫圈」的外径根据轴承内圈外径来选择。

　　二、用轴承端盖对V槽惰轮进行固定的方法。

　　・采用「法兰式悬臂销；螺栓固定型」。

　　・按照悬臂销的螺栓止动侧轴外径尺寸来选定轴承端盖。

　　三、采用下面带(*)印的3种零件作为轴承固定用零件。

　　・在悬臂销固定螺母安装侧装入金属垫圈，承接径向球轴承的内圈侧面。

　　・在回转可动零件(连杆)和轴承之间安装间隙调整垫圈，以支撑连杆回转。

　　・轴承座内安装的轴承，通过悬臂销和轴用端盖固定在轴承内圈的两侧的方式进行固定。

　　放了防止轴承螺母松动，可采用铜合金材质的顶丝和止动螺丝套件来实现。将铜合金材质顶丝装入止动螺丝孔、然后用止动螺丝进行紧固，直到顶丝切实咬入回转轴的螺纹部，即可起到防松的作用。将轴承固定销固定于轴承内圈外侧，同时将轴环装入轴承内侧、使其固定于轴承内径内侧，以实现内外两侧固定。
